Ce projet avait pour objectif de concevoir et fabriquer un trophée pour les gagnants d’un Quiz organisé par les étudiants de deuxième année de BUT GMP. Il a permis d’explorer la chaîne complète de conception mécanique, depuis la modélisation 3D jusqu’à la fabrication.
Objectifs du projet
Le but principal était de concevoir un objet esthétique et robuste, reflétant l’identité du département. Nous avons travaillé en équipe pour proposer plusieurs concepts avant de sélectionner le design final.
Choix du design
L'esthétique du trophée est d'une importance capitale car il doit représenter au mieux la formation de génie mécanique d'Orléans. Pour cela, j'ai choisi de baser la conception autour d'éléments d'un moteur thermique à combustion.
Conception et Fabrication

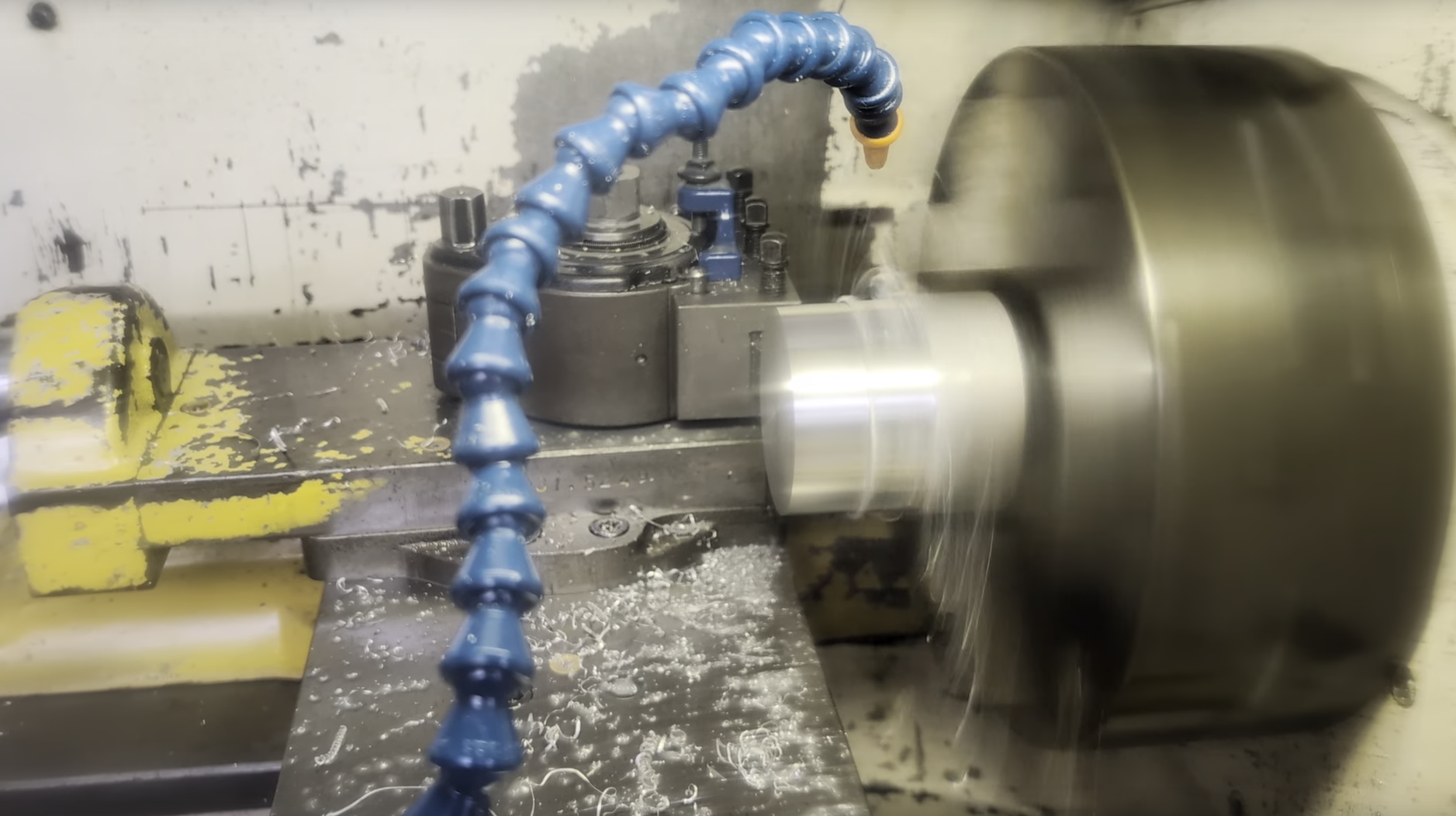

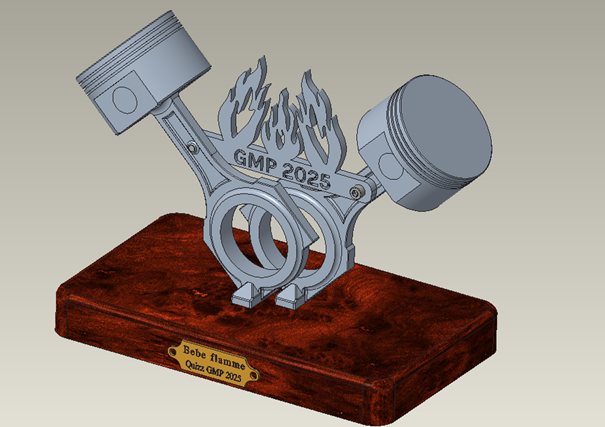

Le trophée a été modélisé en 3D grâce au logiciel Creo Parametrics, puis fabriqué à l’aide de différentes machines-outils traditionnelles, d'une machine de découpe par jet d'eau et d'une imprimante 3D. L'objectif était d'utiliser un maximum de machines de l'atelier du GMP pour montrer le savoir-faire de la formation.

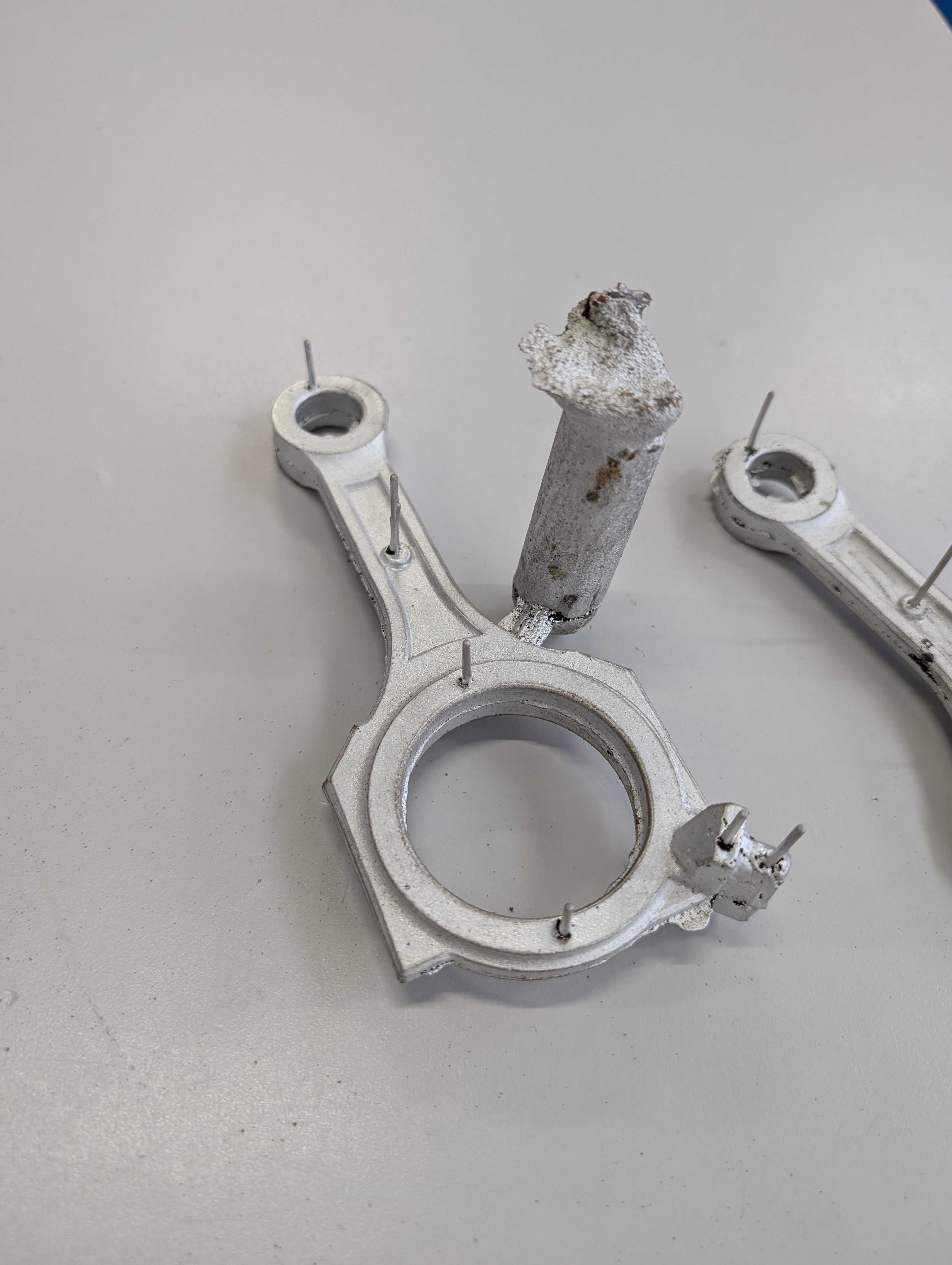

Le choix des matériaux s’est porté sur de l'aluminium pour les pistons et les bielles, car il est léger et facile à travailler. La base est faite en bois vernis pour donner un aspect qualitatif au trophée. La traverse avec les flammes a été découpée dans deux plaques d'acier. Finalement, les axes des pistons ont été imprimés en PLA.
Résultats et Conclusion
Le projet a permis de valider nos compétences en conception mécanique, gestion de projet et travail en équipe. Le trophée a été remis lors de la cérémonie annuelle, et a rencontré un vif succès auprès des étudiants et enseignants.
