Mon but était d'améliorer la suspension avant d'origine d'une voiture radiocommandée. La voiture possède une suspension particulière puisqu'elle n'a qu'un seul amortisseur. L'objectif était de garder cette architecture qui fait tout le charme de ce modèle.
Suspension existante
Le système de suspension d'origine est à un amortisseur. Ses points de fixation ne sont pas dans l'alignement de l'amortisseur, ce qui fait qu'en compression, l'amortisseur subit de l'arc-boutement et ne fonctionne donc pas de façon optimale.
Épures et conception

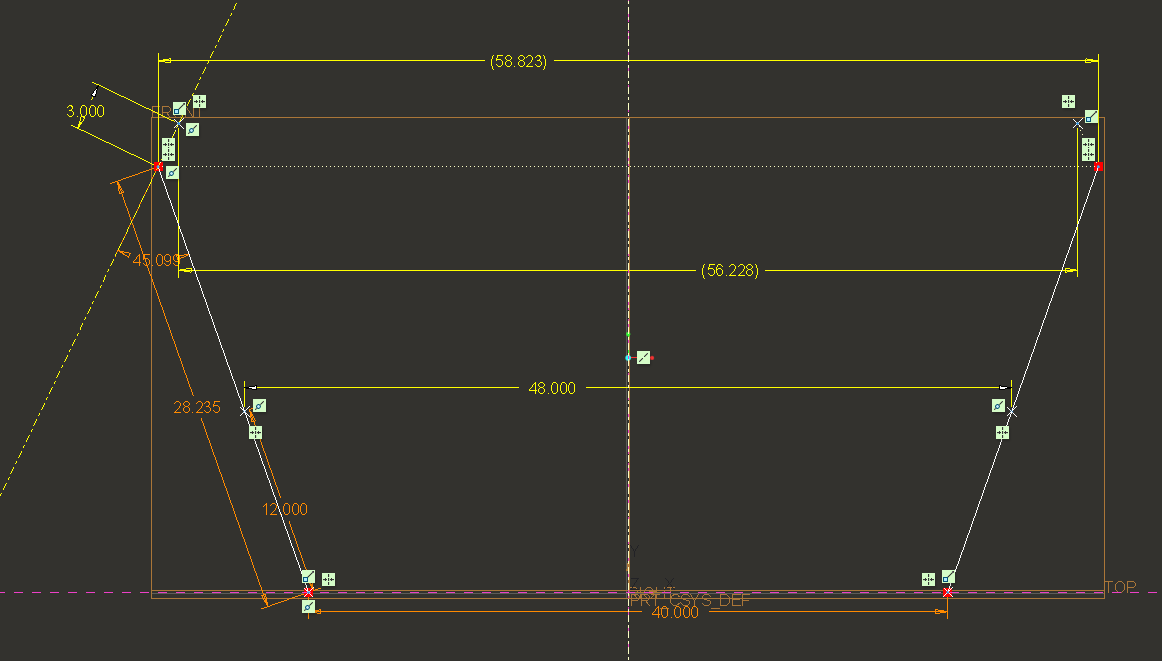

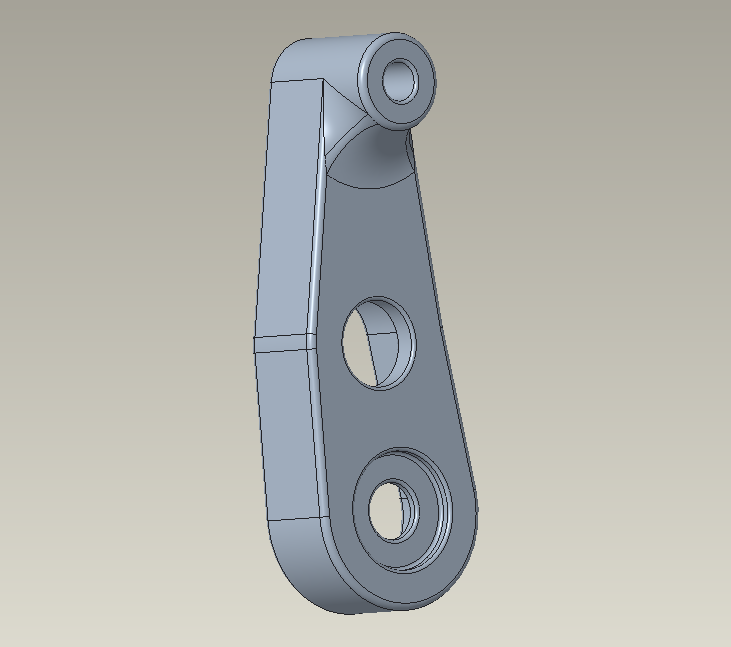

Un travail préliminaire d’étude était nécessaire afin d’optimiser au mieux l’utilisation de l’amortisseur. La première étape a consisté à mesurer le débattement des bras de suspension. J’ai ensuite modélisé les supports d’amortisseur à partir des triangles d’origine.
Enfin, une longue phase d’essais a été réalisée afin d’obtenir une correspondance entre le débattement des roues et celui de l’amortisseur.
Fabrication et montage

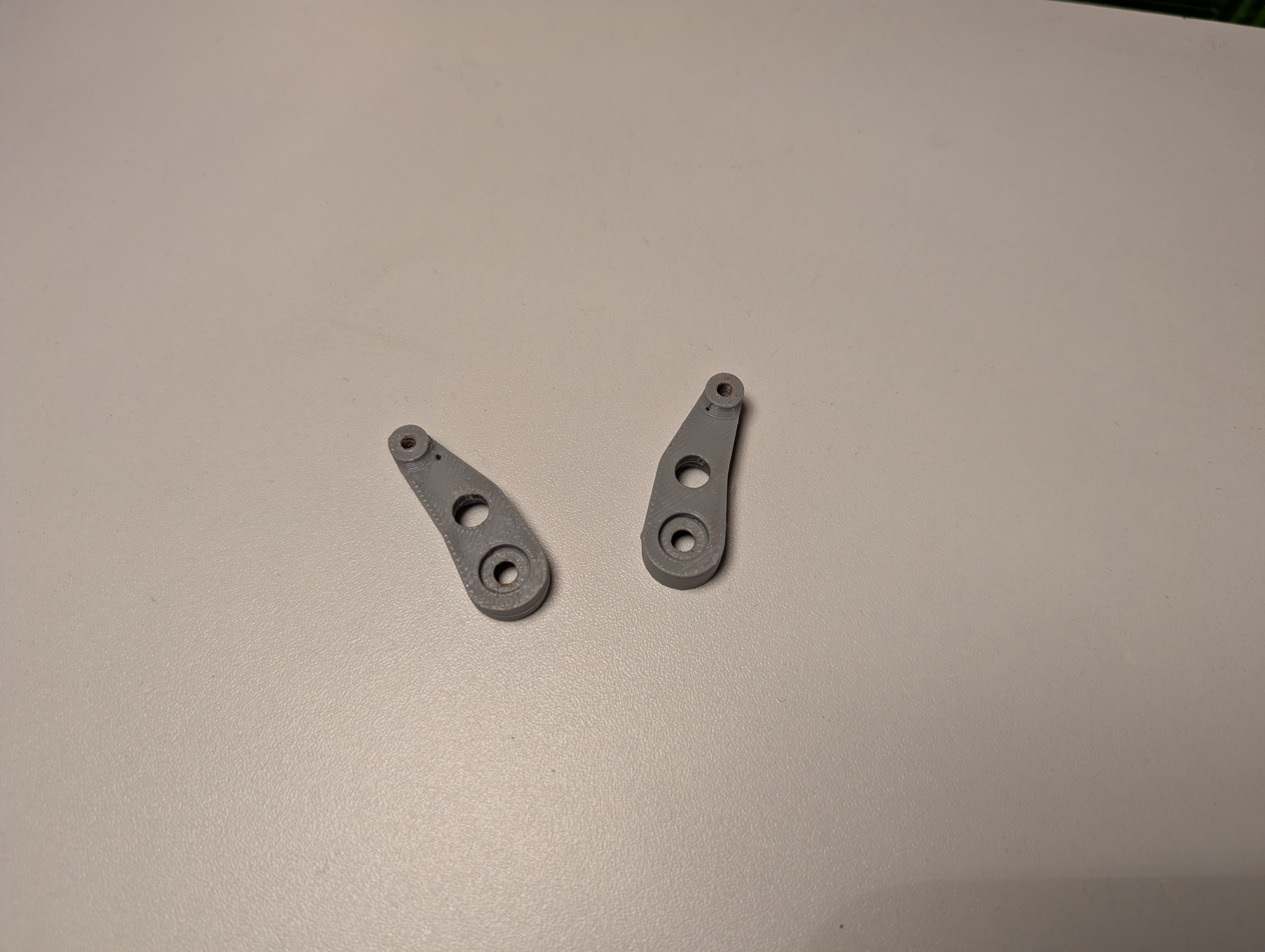

Les supports ont été fabriqués par impression 3D en PLA. Ce matériau n’est pas le plus adapté pour cette utilisation, mais il est suffisant pour du prototypage. À l’avenir, ils seront réalisés en PETG. L’amortisseur a été monté avec un ressort rigide et de l’huile visqueuse, car les deux roues sont reliées au même amortisseur.
Résultats et Conclusion
Le résultat est une suspension avec un comportement amélioré tout en gardant l'esthétique d'origine.
