Ce projet avait pour objectif la conception et la fabrication d’une carrosserie pour un véhicule radiocommandé. Les outils mis à notre disposition étaient : le logiciel Creo Parametric, une fraiseuse CNC 4 axes Roland, ainsi qu’une thermoformeuse.
Conception

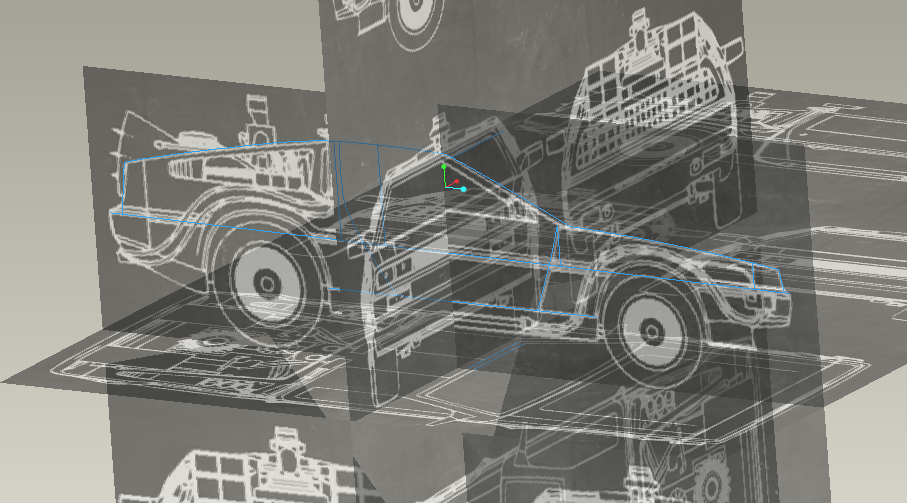

La première étape de la conception consistait à trouver un modèle de référence. Nous avons choisi la DeLorean DMC-12, un véhicule au design intemporel et immédiatement reconnaissable.

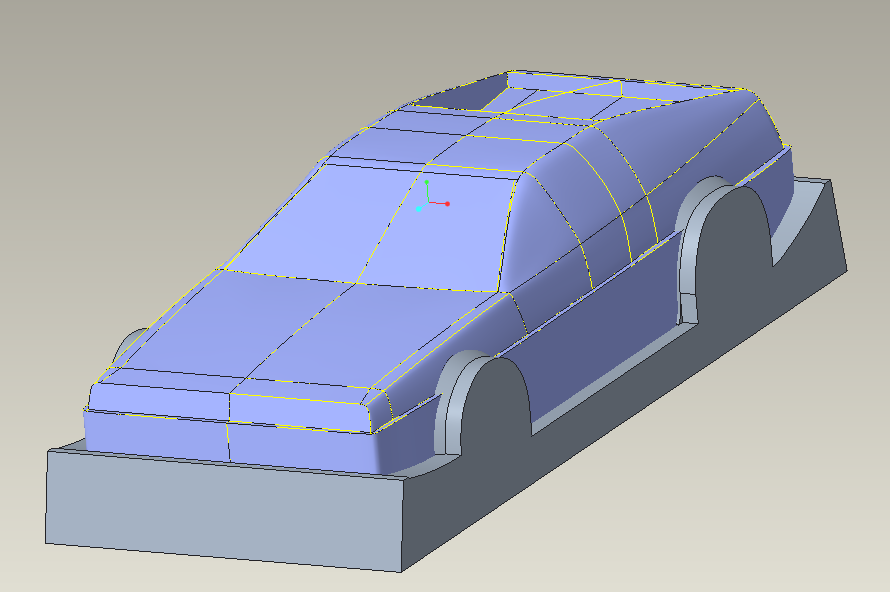

À partir de ce modèle, nous avons réalisé une modélisation surfacique sur Creo Parametric. Des dépouilles ont été ajoutées à la carrosserie afin de faciliter le thermoformage et d’assurer un démoulage optimal.
Fabrication

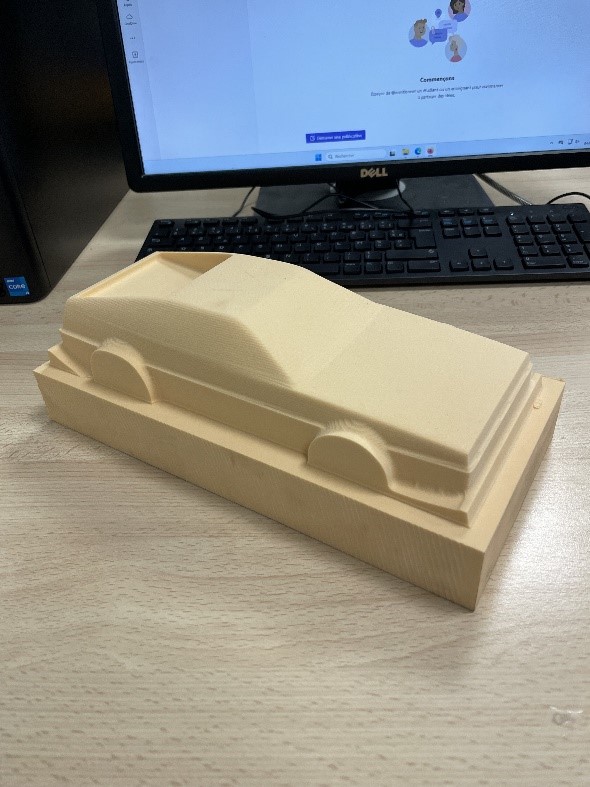

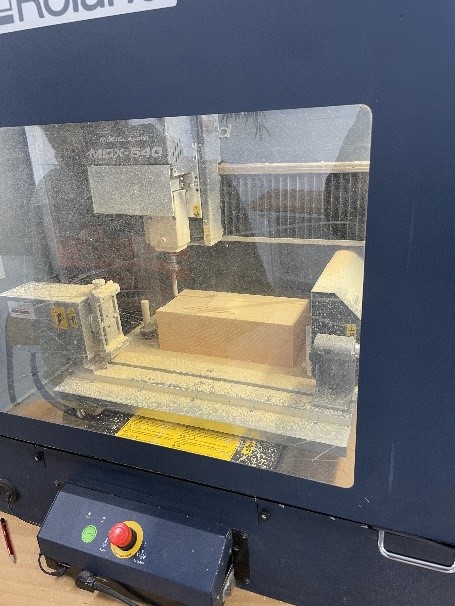

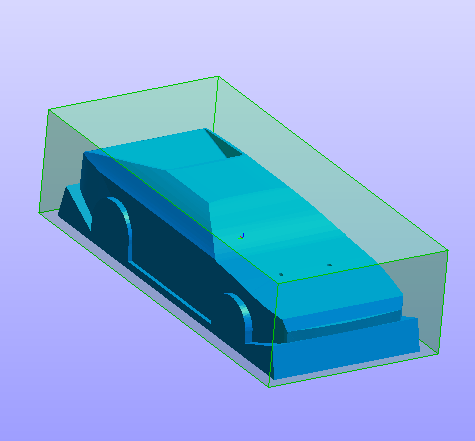

Le modèle 3D a été usiné dans de la mousse à l’aide de la fraiseuse CNC 4 axes. Cette maquette a ensuite servi de moule pour le thermoformage de la carrosserie, réalisé à partir d’une plaque de polycarbonate de 2 mm d’épaisseur.
Une fois la pièce formée, il ne restait plus qu’à découper et percer la carrosserie afin d’obtenir le modèle final, prêt à être monté sur le véhicule.
Résultats et Conclusion
Ce projet nous a permis de mettre en pratique un bon nombre de compétences en conception et fabrication assistées par ordinateur. De la modélisation surfacique à la mise en forme par thermoformage, chaque étape a contribué à développer notre maîtrise des outils et des procédés industriels.
Le résultat final, une carrosserie fidèle au design de la DeLorean DMC-12 et parfaitement adaptée au châssis du véhicule radiocommandé, illustre la réussite du projet et la pertinence des choix techniques réalisés.
