Conception d'une verrière

Dans le cadre de mon stage de 3ème année de BUT GMP au sein du bureau d'études de l'entreprise de métallerie T.S.M., j'ai eu la responsabilité de réaliser les plans complets (fabrication et pose) de deux verrières pour le chantier 2GSAC à Malakoff.

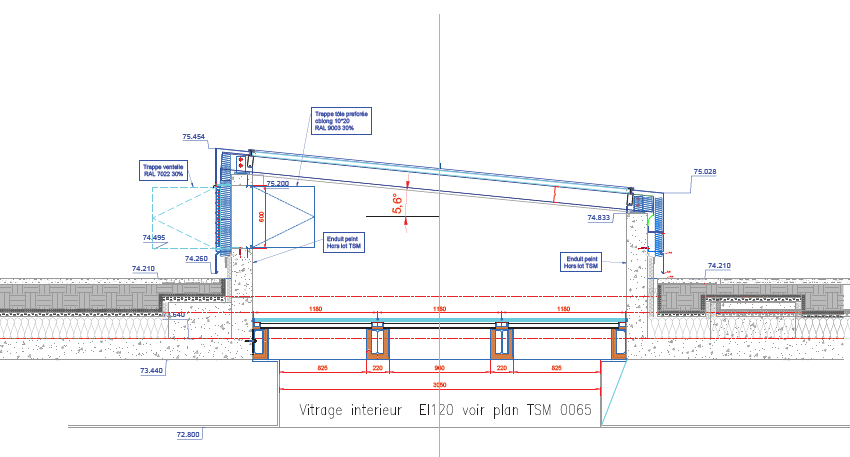

À partir d'un dessin d'étude architectural initial, j'ai mené ce projet de sa conception détaillée jusqu'à la mise en production, en passant par plusieurs étapes clés :

Relevé et adaptation au réel

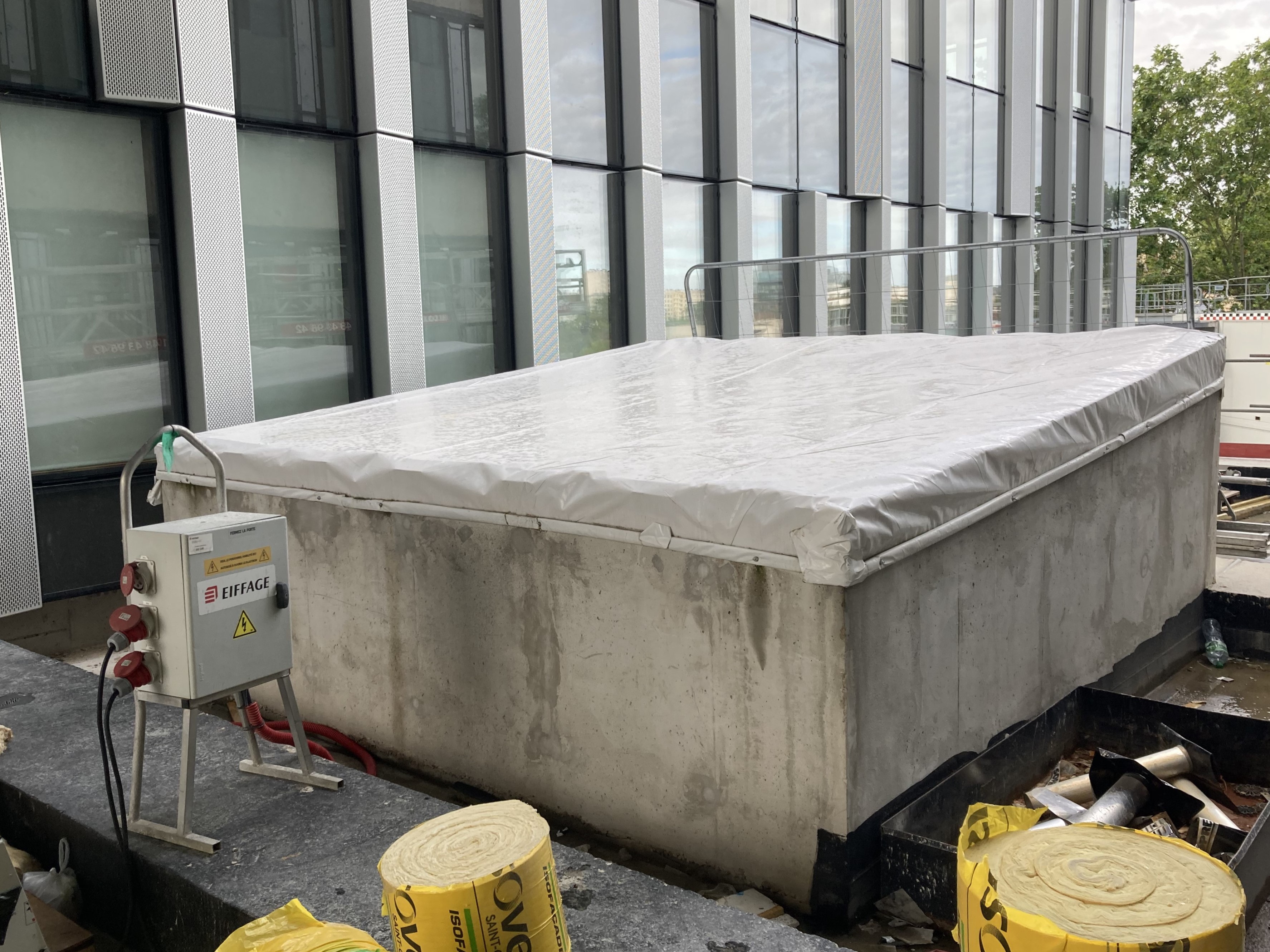

Prise de cotes sur le chantier pour adapter les plans théoriques aux dimensions réelles de la structure en béton. Cela a permis d'identifier et de faire corriger un écart de hauteur critique sur le gros œuvre avant la pose.

Conception de l'habillage et gestion des contraintes

Modélisation des pièces d'habillage en tôle d'aluminium prélaqué (teinte sombre RAL 7022). J'ai dû intégrer des jeux de 5 mm entre les pièces pour anticiper la forte dilatation thermique au soleil, tout en masquant ces espaces avec des éclisses collées de la même couleur.

Résolution technique et étanchéité

Modification de la conception pour encocher directement les profilés porteurs en aluminium au lieu des tôles, supprimant ainsi tout risque d'infiltration d'eau de ruissellement. J'ai également conçu des systèmes de fixation dissimulés (cornières en Z) pour un rendu esthétique optimal.

Réalisation des plans

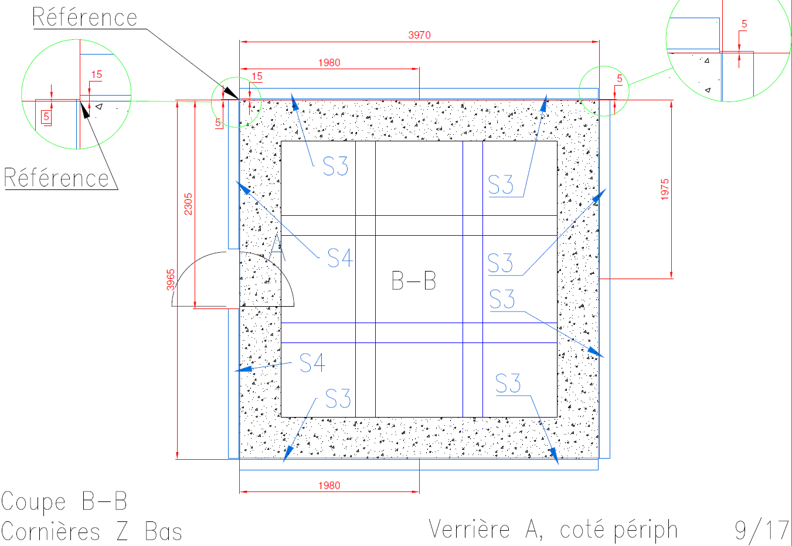

Production des plans de fabrication (cotation extérieure pour le pliage, vérification de la faisabilité sur les machines de l'atelier) et élaboration des plans de pose chaînés et numérotés pour guider les équipes sur le chantier.

Résultats et Conclusion

La livraison de dossiers de fabrication et de pose complets, rigoureux et prêts pour la production, garantissant à la fois le respect des exigences architecturales, la résistance de la structure et la fabricabilité en atelier.
