Ce projet avait pour objectif de concevoir et fabriquer une bielle de bras de tracteur en soudant un assemblage de tôles et de pièces usinées, le tout conçu en 3D.
Conception
La bielle a été conçue en CAO grâce au logiciel Creo Parametric et son mode tôlerie. La pièce est conçue en 3D, avec des embrièvements pour pouvoir être assemblée. Les différentes parties sont ensuite dépliées pour avoir les cotes des découpes dans une tôle. Les cylindres de fixation de la bielle sont faits en tournage traditionnel.
Gabarit de soudage

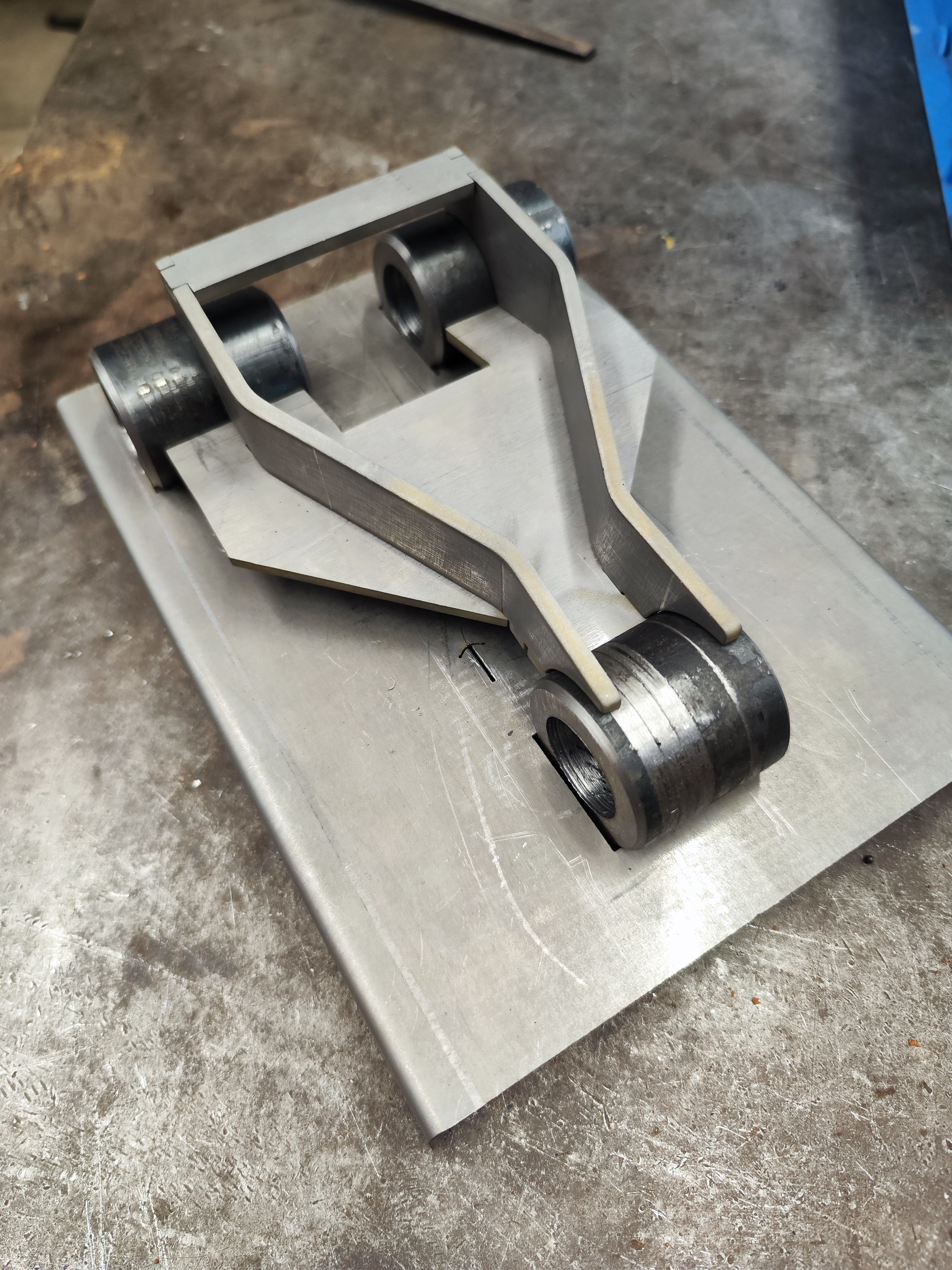

Afin de pouvoir assembler les tôles dans la position souhaitée, j'ai conçu un gabarit permettant de positionner les tôles ainsi que les cylindres. Ce montage est aussi réalisé en tôles pliées.
Fabrication

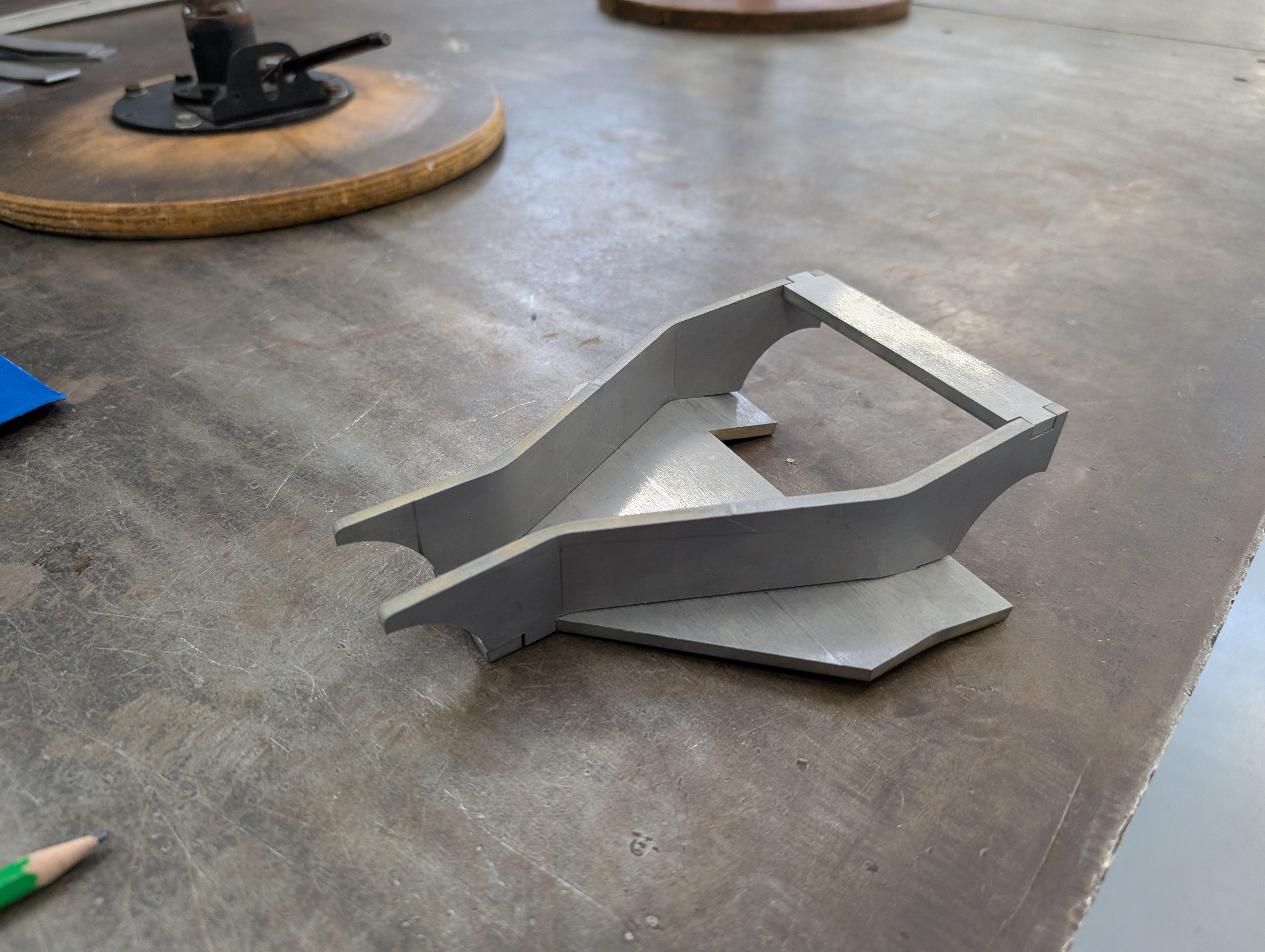

Les tôles ont été découpées grâce à une machine de découpe par jet d'eau, elles ont ensuite été pliées aux angles programmés sur une plieuse. Les cylindres sont usinés sur un tour traditionnel.
Assemblage

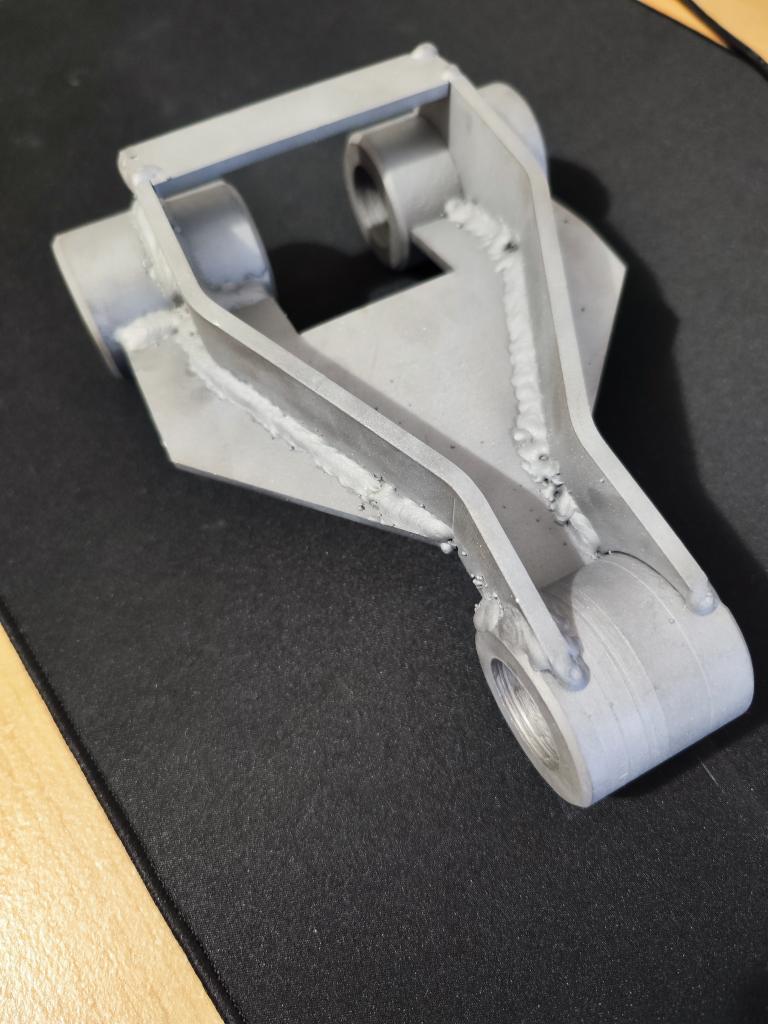

Pour assembler la bielle, nous avons positionné les pièces sur le gabarit. Nous avons ensuite soudé les pièces entre elles en soudant avec un poste MAG (Metal Active Gas). Nous avons fini par sabler la pièce pour un rendu plus propre.
Résultats et Conclusion
Lors de ce projet, j'ai pu utiliser plusieurs machines disponibles à l'IUT, comme la découpe par jet d'eau, la plieuse, le poste à souder MAG et la sableuse. Le projet m'a permis de développer des compétences en conception tôlerie et en mécano-soudage.
